Замена хлорной дезинфекции бассейна на дезинфекцию медью и серебром



Разберёмся, что такое бассейн без хлора



Принцип действия

Принцип действия водоподготовки бассейна с помощью ионизации воды медью и серебром.
Подробно о  Электрофизическом методе.



Эффективность

Дезинфекция бассейна с помощью метода ионизации воды медью и серебром используется в России больше 15 лет. За это время появились, как частные бассейны, так и  общественные бассейны использующие данный метод.



Преимущества



Общая схема устройства водоподготовки бассейна

truboobvyzka
Общая схема расположения элементов системы водоподготовки бассейна без хлора

Что входит в систему водоподготовки бассейна с дезинфекцией медью и серебром?

Тоже, что и в любую другую систему водоподготовки на основе иного метода дезинфекции.

  • Фильтр насыпной
  • Циркуляционный насос
  • Камера дезинфекции
  • Водонагреватель (Теплообменник)
  • Блок управления
  • Датчики
  • Трубообвязка/ закладные элементы

Так как речь идёт о переоборудовании действующего бассейна, то скорее всего всё вышеперечисленное у вас установленно и работает. Однако прежде чем менять установленную систему дезинфекции на дезинфекцию ионизацией, будет полезно пробежаться по пунктам.

О том, как выбрать оборудование водоподготовки на основе ионизации воды медью и серебром подробно здесь



Фильтр насыпной

Закрытая напорная емкость, оборудованная дренажной и распределительной системами, содержащая слой (слои) фильтрующей и/или сорбирующей загрузки

Фильтр обязательно должен быть песочный, подобранный специалистами для фильтрации объёма воды соответствующего Вашему бассейну. Использование песчаного фильтра является необходимой частью метода.
Рекомендации по объёму фильтров для дезинфекции ионами меди и серебра есть на нашем сайте, но это только рекомендации.



Циркуляционный насос

Циркуляционные насосы служат для подачи воды из балансного резервуара на фильтры и далее в систему водоподготовки, обеспечивая циркуляцию воды бассейна, а также промывку фильтров.
Насосы должны быть защищены от попадания механических загрязнений предварительными сетчатыми фильтрами, а также иметь защиту от "сухого хода". Рекомендации по подбору насоса.



Камера дезинфекции

Это основное отличие в системе водоподготовки бассейна. Камерой дезинфекции в нашем случае служит блок электродов меди и серебра в корпусе, на который подаётся напряжение. Блок электродов управляется с помощью блока управления ионизацией.

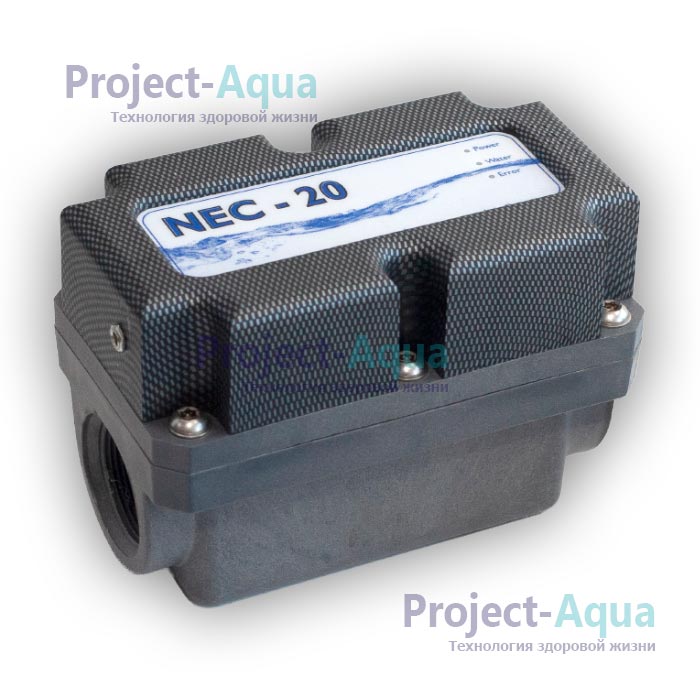

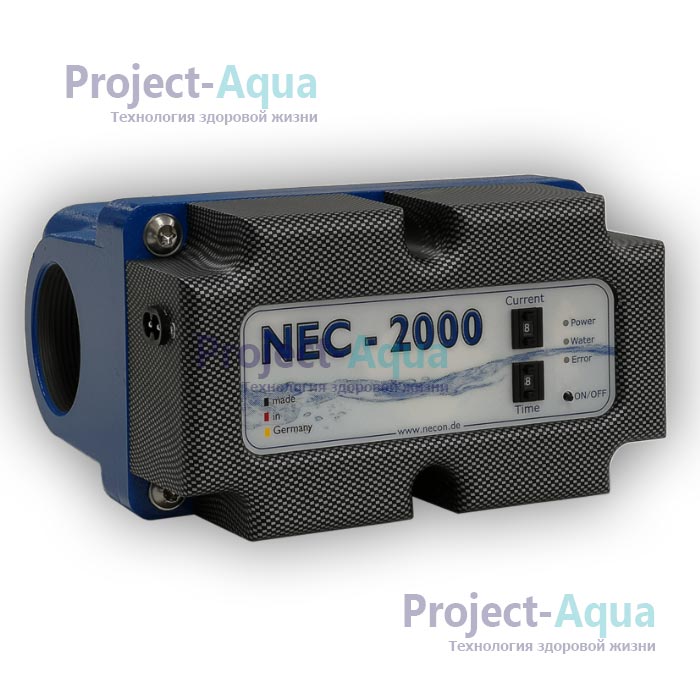

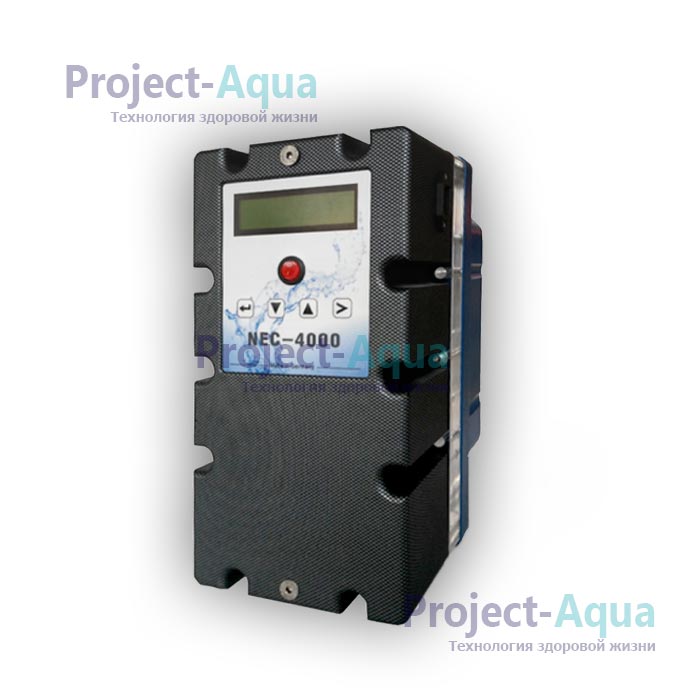

Последнее время приобрели популярность системы дезинфекции специально спроектированные для удобства и простоты, монтажа  Nec-20п/5, Nec-20п/7, Nec-2000, Nec-4000/5, Nec-4000/9, Nec-7000/9Nec-9000/9 в которых блок управления совмещён с камерой дезинфекции и управляет только ионизацией.

У каждого блока или системы есть рассчитанная производительность, которая указана в описании
В зависимости от того частный бассейн или общественный бассейн, производительность одного и того же блока может отличаться. Эти характеристики указаны в описании системы.

Расходным материалом в нашем случае является медно серебряные пластины, они постепенно отдают свои ионы и "тают". Срок службы электродов зависит от множества причин. Температура воды, интенсивность нагрузки, количество загрязнения. Так например для частных бассейнов срок службы варьируется в интервале от 3 до 5 лет, для общественных от 2 до 3 лет.

Блоки электродов NECON, ACON



Контроль концентрации ионов меди и серебра

Ручной способ измерения концентрации ионов меди и серебра

Контроль нужной концентрации ионов меди и серебра осуществляется с помощью специальных тестеров. На основании измерений концентрации ионов, задаётся время и периодичность запуска ионизации.

Автоматический способ измерения концентрации ионов меди

Возможен автоматический вариант измерения концентрации ионов меди, однако для него требуется блок управления с возможностью подключения данного устройства. Такой способ больше подходит для общественных бассейнов.

За счёт свойств ионов меди и серебра которые в воде сохраняют свои дезинфицирующие свойства довольно продолжительное время, замер концентрации на частных бассейнах рекомендуется производить 1 раз в квартал.



Водонагреватель (Теплообменник)

К данной части системы водоподготовки нет каких то особых требований.
Некоторые блоки управления имеют модуль управления подогревом, в некоторых он отсутствует. Информация о наличии или отсутствии данной опции указана в описании к системе или блоку управления. Рекомендации по определению необходимой мощности водонагревателя

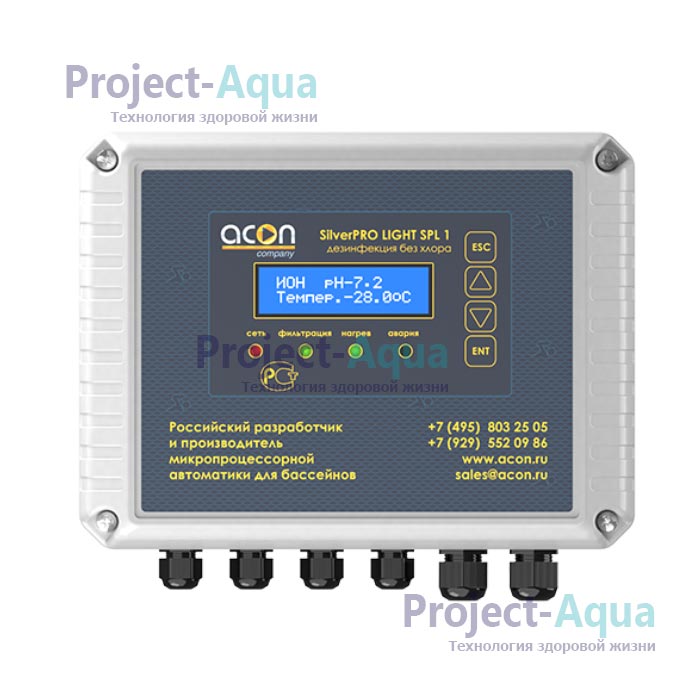

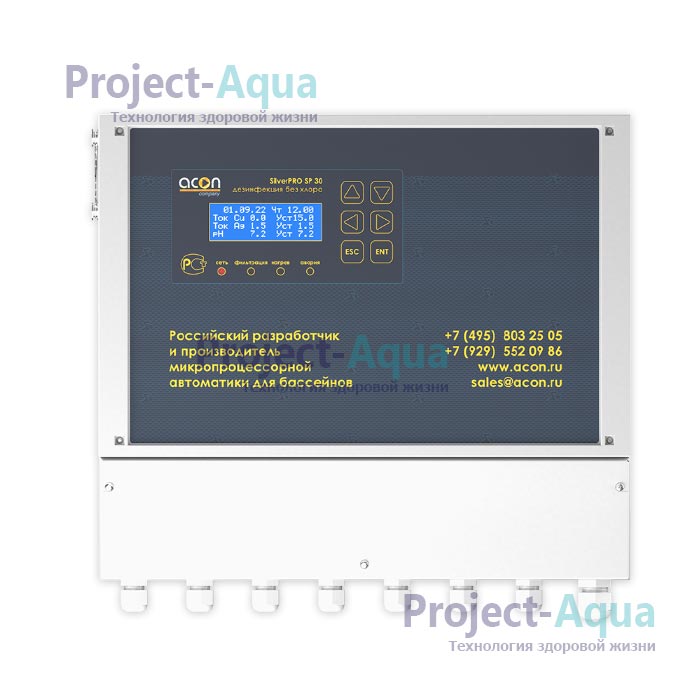

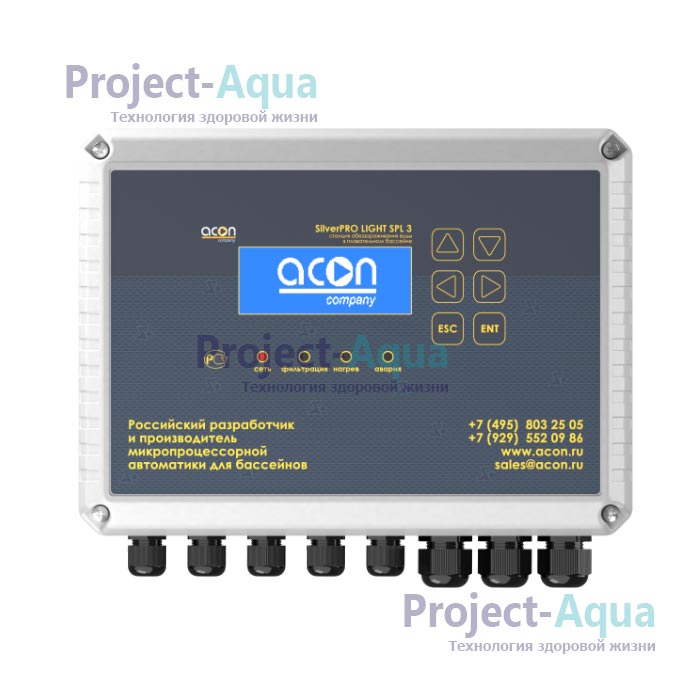

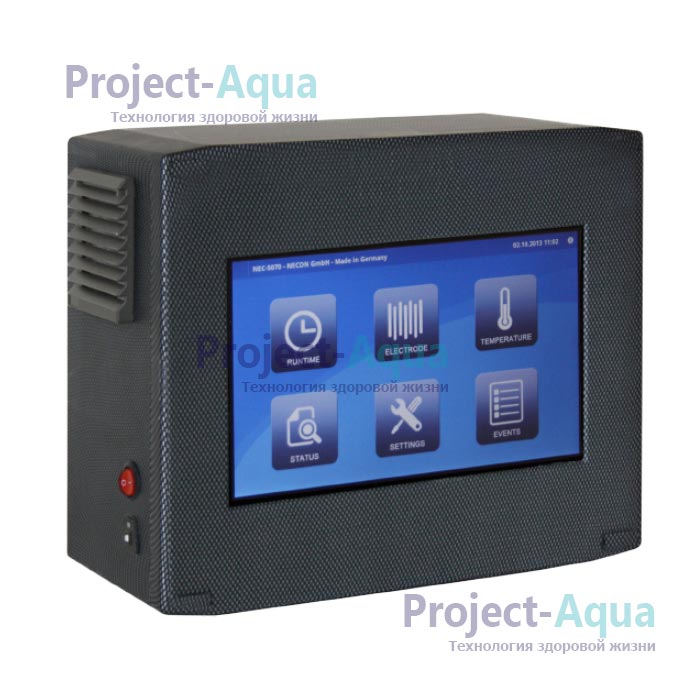

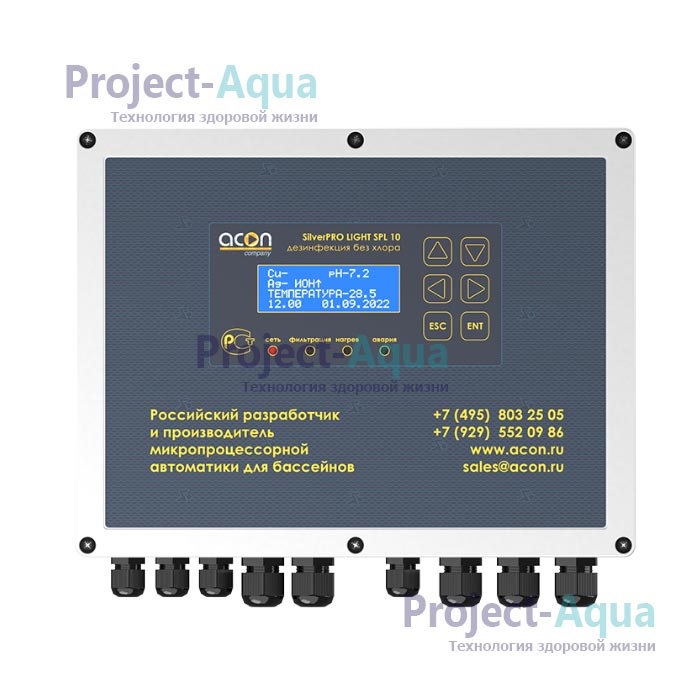

Блок управления

Блок управления системой водоподготовки ионизацией в зависимости от комплектации и модели в состоянии управлять временем ионизации, насосами, обратной промывкой, температурой. Может быть интегрирован в систему умного дома, управлять автоматическим измерением ионов меди.

Блоки управления дезинфекцией

Некоторые системы предназначены только для управления ионизацией Nec-20п/5, Nec-20п/7, Nec-2000, Nec-4000/5, Nec-4000/9, Nec-7000/9Nec-9000/9 и довольно просто интегрируются в имеющуюся систему водоподготовки.



Датчики

В системе водоподготовки ионизацией контроль производится по той же схеме, что и на любом другом бассейне, с любым другим методом дезинфекции в основе.

При использовании автоматической системы измерения уровня меди к ним прибавляется датчик измерения концентрации ионов меди.

Датчик температуры
Датчик потока
Датчик уровня воды
Датчик давления
Датчик pH



Трубообвязка/ закладные элементы

Прежде всего пластик. Металлическая трубообвязка нежелательна, ионы будут осаждаться на поверхности металлических труб, что приведёт к перерасходу ионов и быстрому расходу электродов меди и серебра. Тоже относится и к металлической чаше бассейна. Закладные элементы бассейна желательно из пластика, из нержавеющей стали марки не ниже AISI 316, медные.

Во всём остальном требования такие же, как и требования к системе трубообвязки бассейна обычного.
