Бассейн и оборудование бассейна - термины и определения

ГОСТ Р 53491.1-2009 Бассейны. Подготовка воды. Часть 1. Общие требования




3.1 аквапарк: Здание (сооружение) [или часть здания (сооружения)] с бассейном (комплексом бассейнов различного назначения), оборудованное водными аттракционами и имеющее в своем составе зону (зоны) отдыха, другие функциональные элементы (объекты) для отдыха и развлечений, технические и вспомогательные помещения, а также соответствующее инженерное оборудование, инженерные сети и коммуникации, необходимые для функционирования и эксплуатации.

3.2 балансный резервуар: Безнапорная емкость, представляющая собой часть системы циркуляции воды и предназначенная для поддержания постоянного уровня воды в бассейне и накопления воды для промывки фильтров.

 3.3 бассейн: Открытый или крытый искусственный водоем, предназначенный для плавания, занятий водным спортом других видов, купания или принятия водных, в том числе лечебных, процедур, с постоянно проходящими через него (в режиме циркуляции или протока) потоками воды, оборудованный или не оборудованный системой водоподготовки, имеющий или не имеющий в своем составе водные горки и/или другие водные аттракционы.

3.4 бассейн для кинезиотерапии: Терапевтический бассейн, в котором используют непрерывный, равномерный (параллельный дну) поток воды с заданной постоянной или переменной (в зависимости от цели тренировок или процедур) скоростью.

3.5 бассейн для ходьбы (Нрк. бассейн/дорожка Кнейпа): Неглубокий терапевтический бассейн, в котором массаж и/или лечение сосудов/суставов опорно-двигательного аппарата проводят с помощью ходьбы в воде по неровному, шероховатому покрытию (морской/речной галькой, гравием и пр.) дна ванны.

3.6 ванна (бассейна): Основной конструктивный элемент бассейна.

Примечание - Размеры и форма ванны определяются назначением бассейна.

3.7 вариобассейн: Бассейн, глубина которого может быть изменена вертикальным перемещением промежуточного дна по всей площади ванны бассейна или ее части.

3.8 вода бассейна: Вода, находящаяся в ванне бассейна.

3.9 водообмен: Процесс замещения воды бассейна подготовленной водой.

3.10 водоподготовка (бассейна): Технологический процесс обработки воды для достижения соответствия ее качества цели применения и нормативным требованиям, включающий в себя этапы очистки, дезинфекции и кондиционирования воды бассейна.

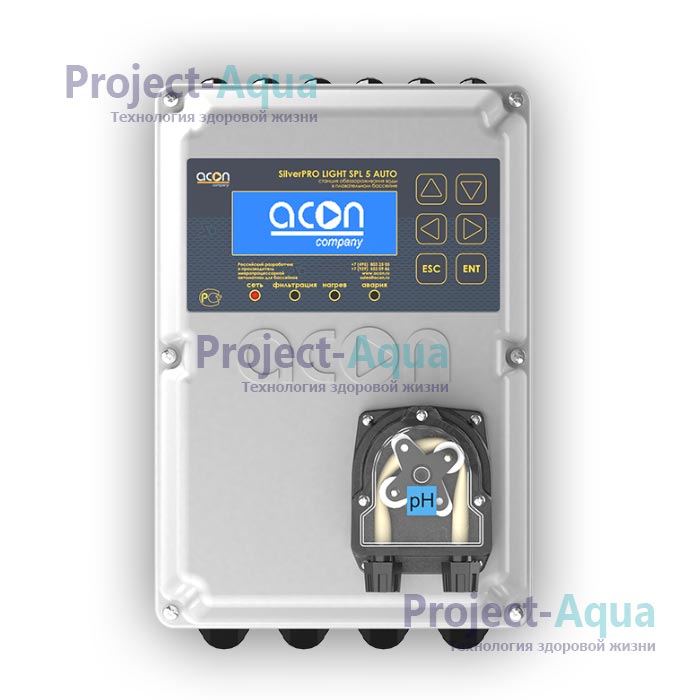

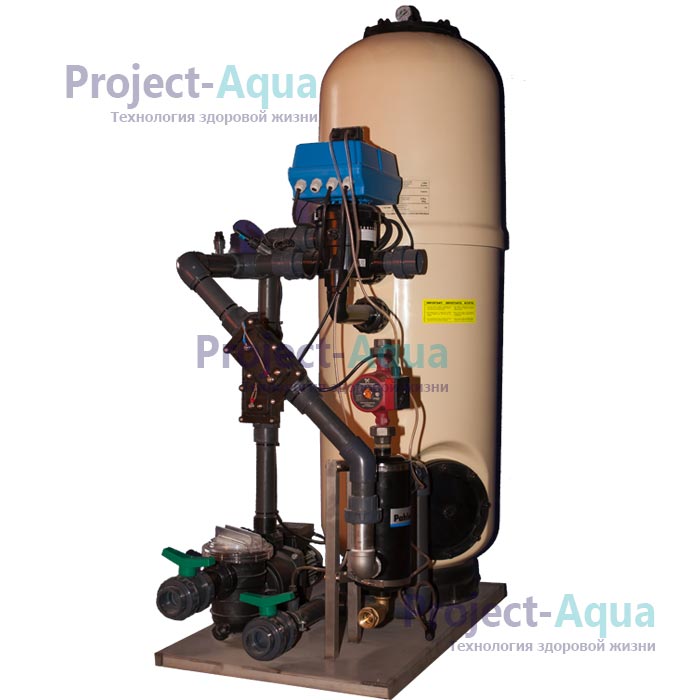

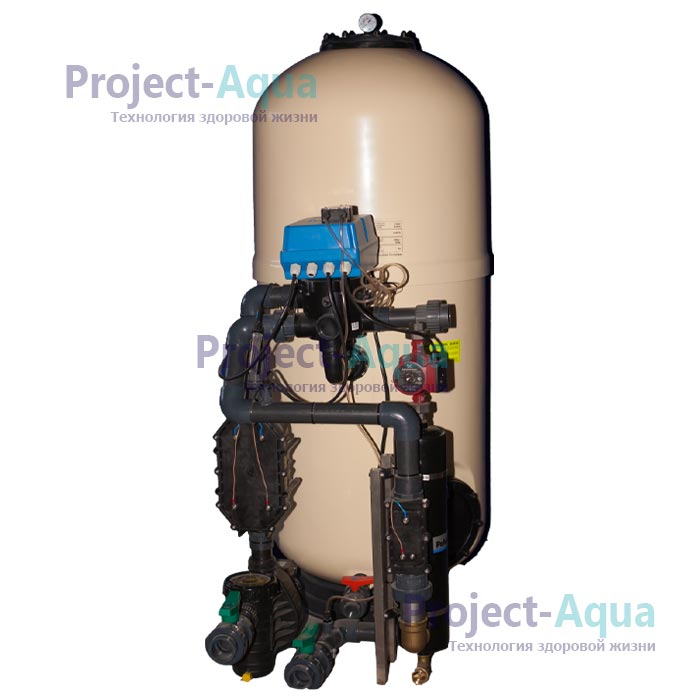

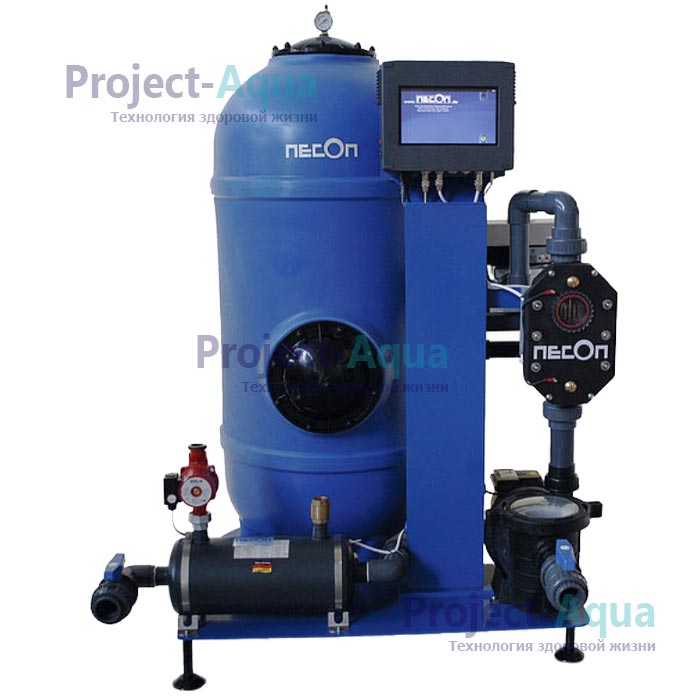

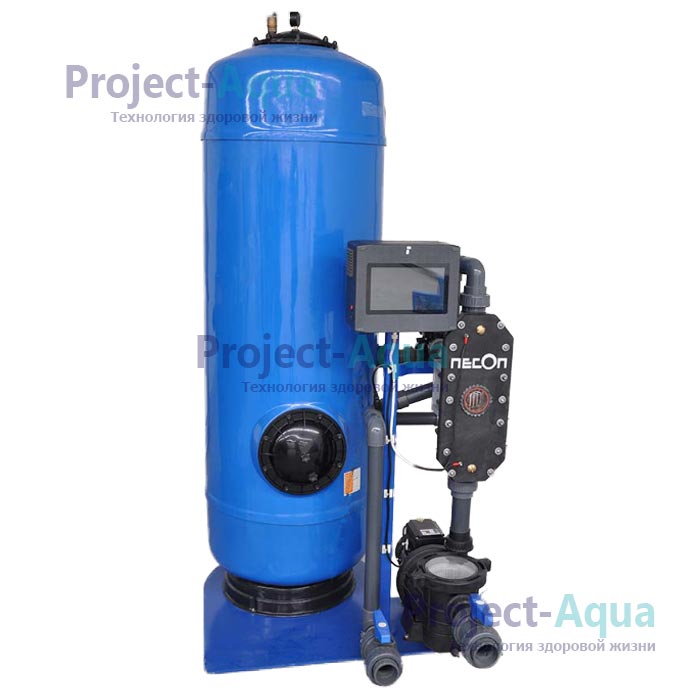

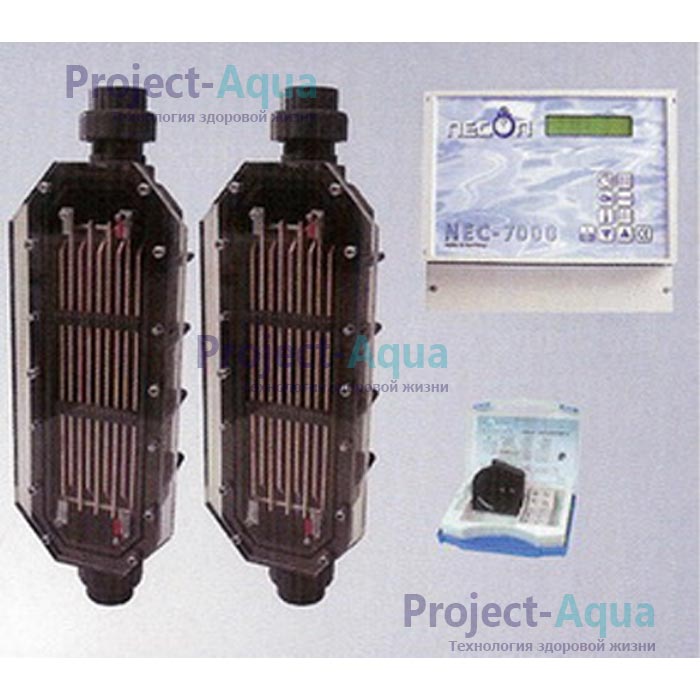

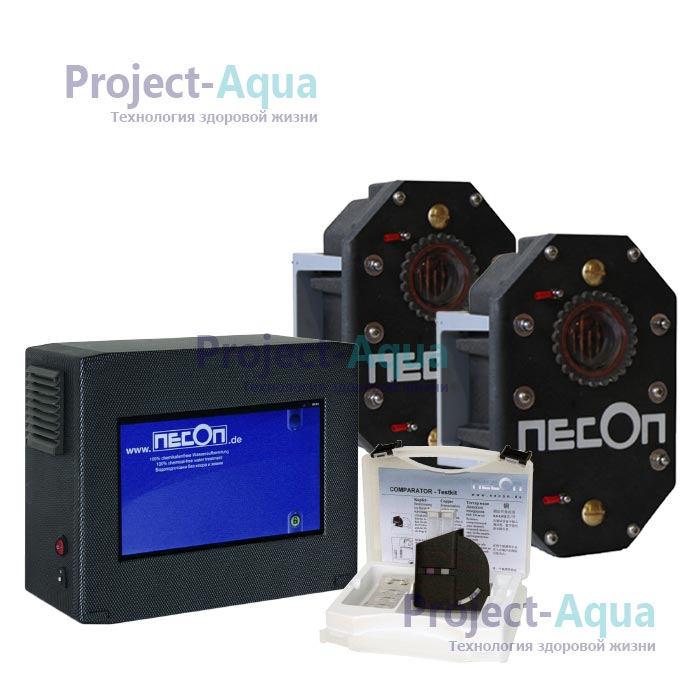

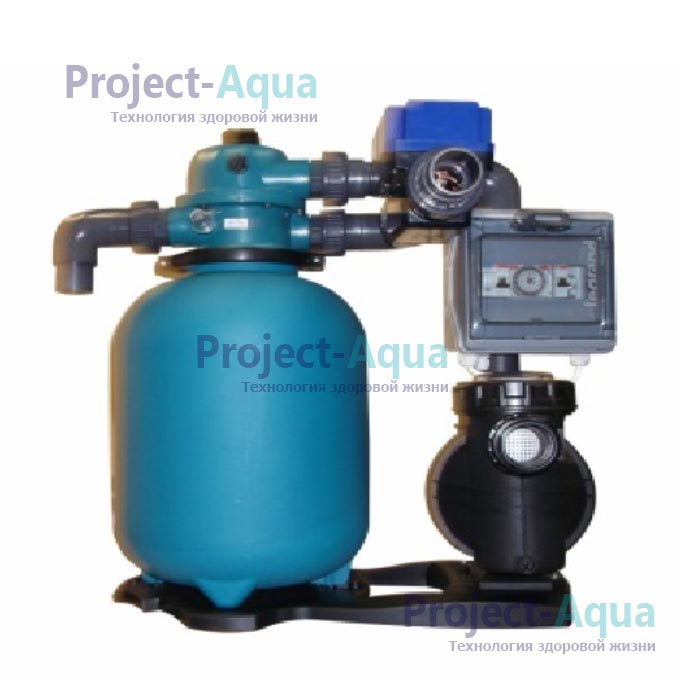

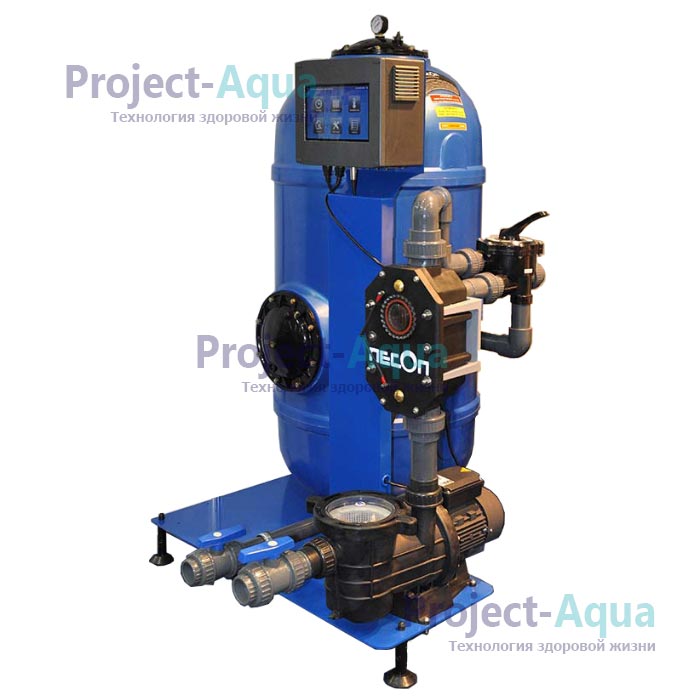

Комплекты водоподготовки для бассейнов NECON, ACON



 3.11 волновой бассейн: Купальный бассейн, оборудованный специальным устройством (механизмом) волнообразования, расположенным вне ванны бассейна или непосредственно в ней.

3.12 впускное устройство; подающая форсунка: Приспособление, предназначенное для подачи воды, воздуха или их смеси, установленное в дне и/или в стене бассейна и присоединенное к трубопроводу.

3.13 время (полного) водообмена; цикл водообмена;  t: Время, за которое в процессе циркуляции или протока обменивается объем воды, равный объему воды в ванне бассейна.

3.14 вспомогательные помещения: Помещения, которые совместно с расположенными в них оборудованием, оснащением и/или аксессуарами обеспечивают обслуживание посетителей бассейна.

Примечание - К вспомогательным помещениям относятся раздевальные, душевые, санитарные узлы, а также кабинет медработника, инвентарные и др.

3.15 выпускное устройство; всасывающая форсунка: Приспособление, предназначенное для отвода воды под действием силы тяжести или всасывания, установленное в дне и/или в стене бассейна и присоединенное к трубопроводу.

3.16 гидромассажная ванна: Купальный бассейн, предназначенный для комфортного отдыха и принятия водных процедур, оборудованный или не оборудованный впускными устройствами для гидро- и аэромассажа, в котором непрерывно протекающая теплая вода, как правило, бурлит в результате подачи в нее воздуха или водовоздушной смеси.

3.17 дезинфекция; обеззараживание: Обработка воды, разного рода поверхностей, материалов, технологического оборудования, помещений и трубопроводов с использованием окисляющих дезинфицирующих средств в целях профилактики, уничтожения болезнетворных микроорганизмов или снижения их количества до предельно допустимых концентраций [ПДК], установленных санитарно-гигиеническими требованиями.

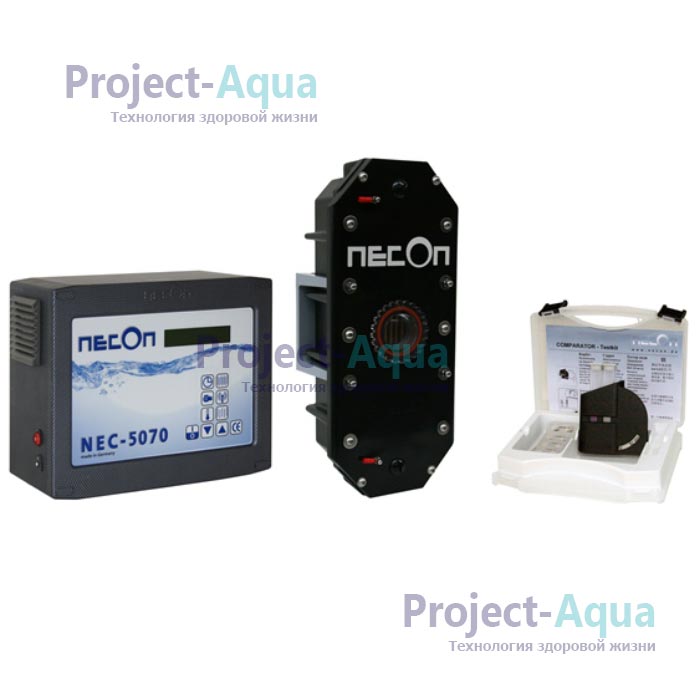

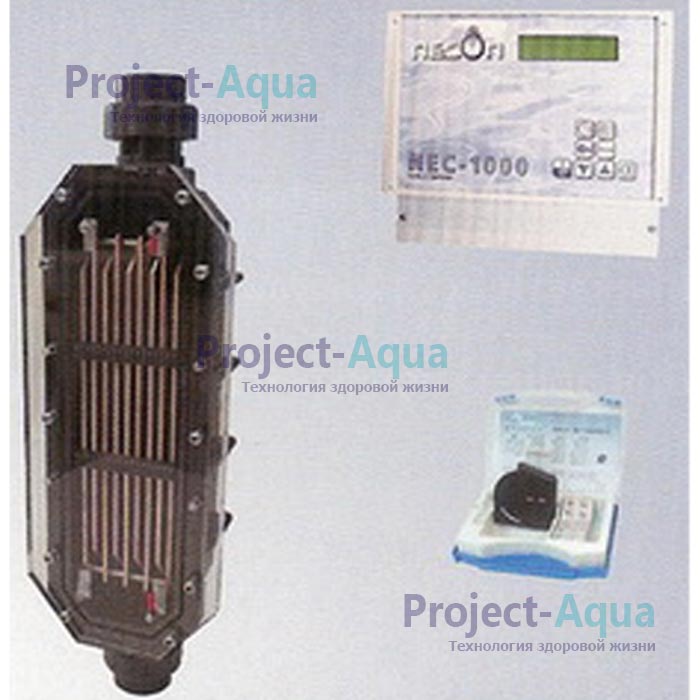

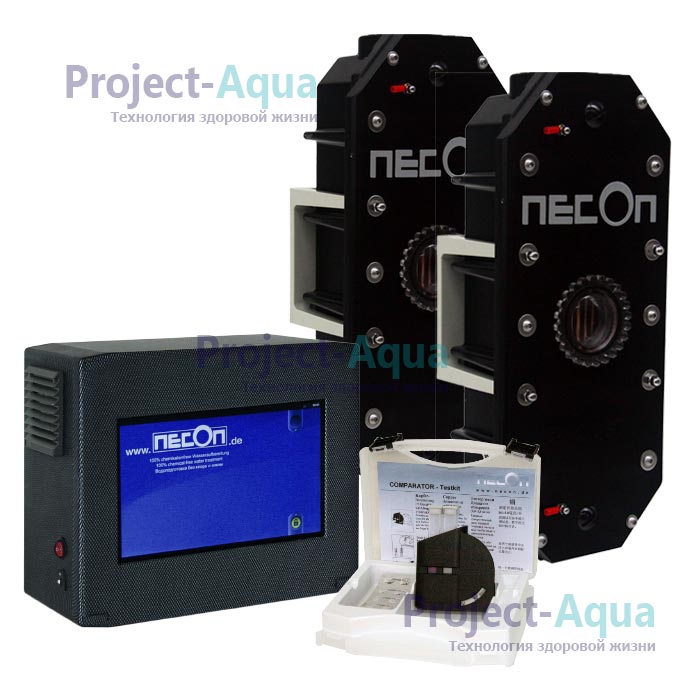

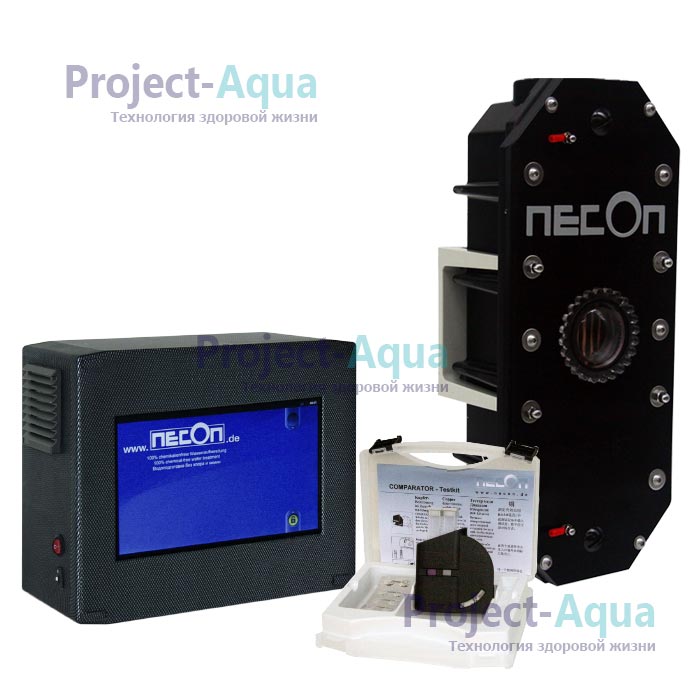

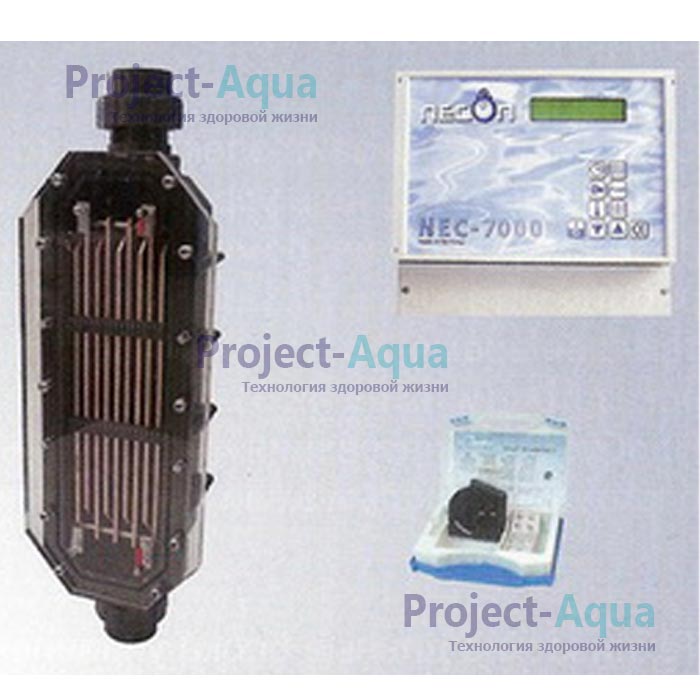

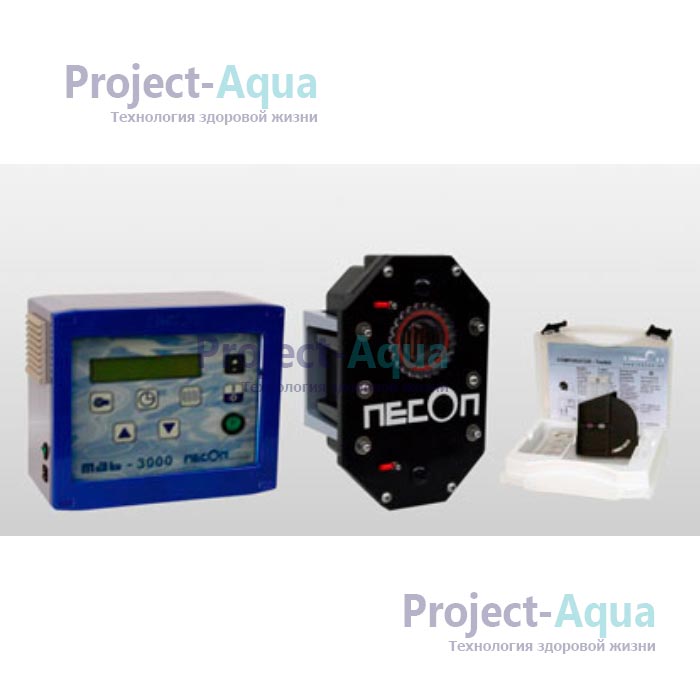

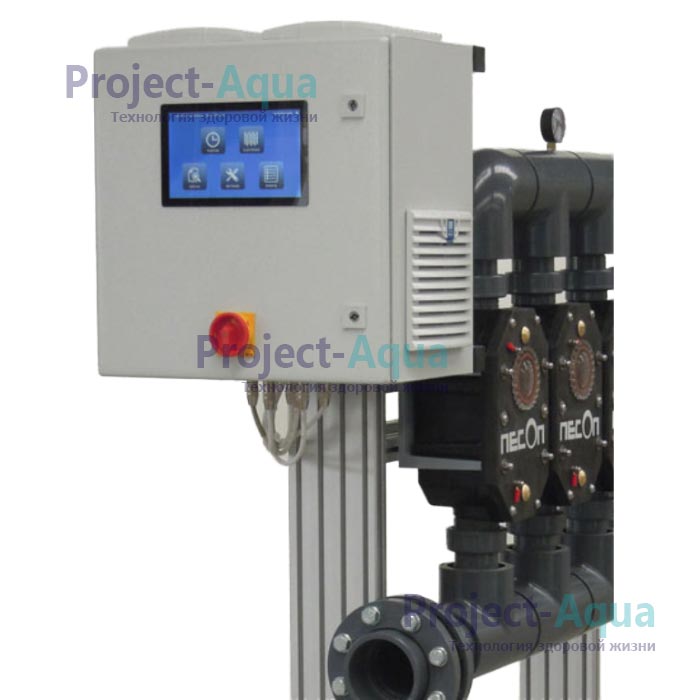

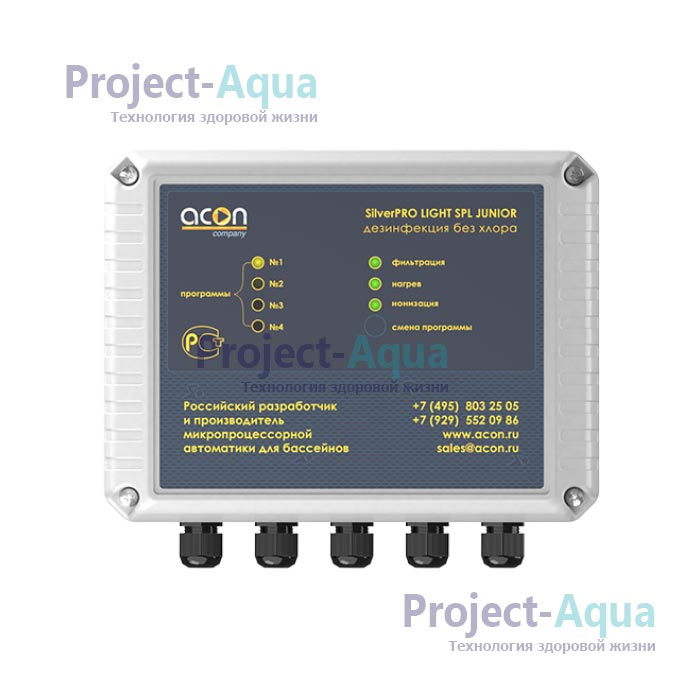

Системы дезинфекции для бассейнов NECON, ACON

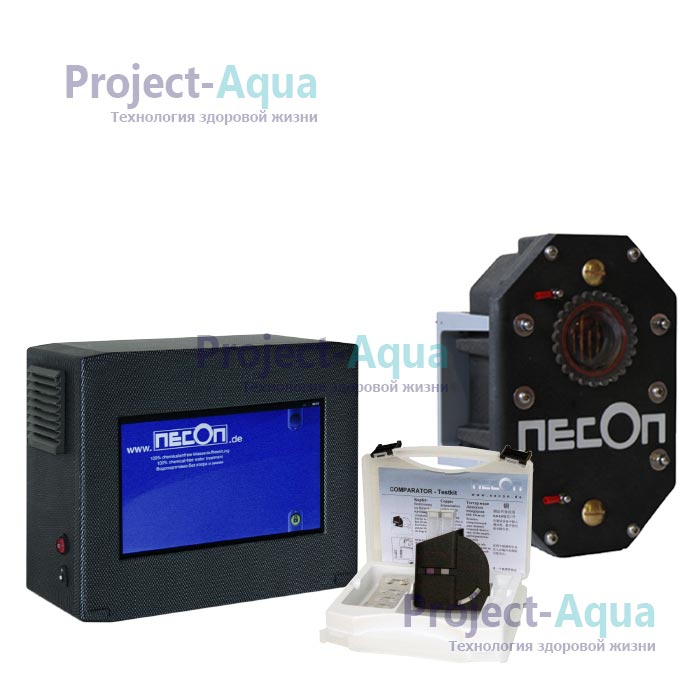

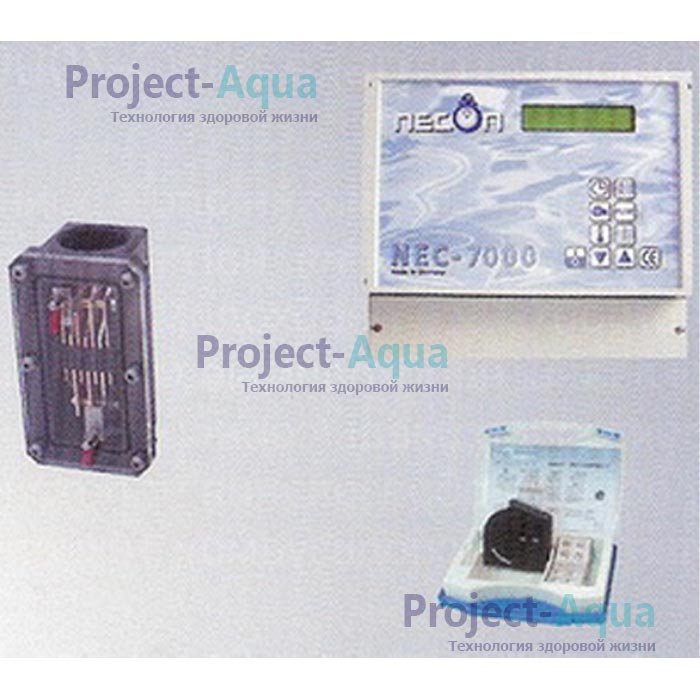

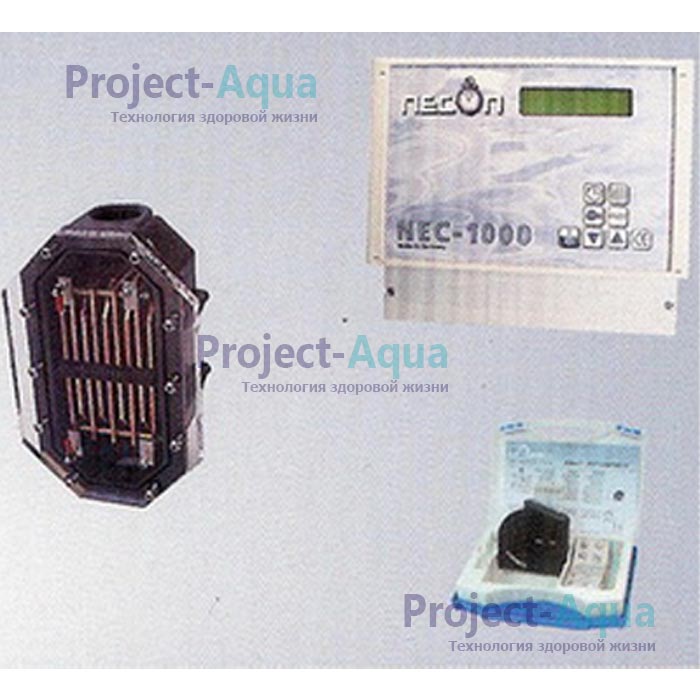

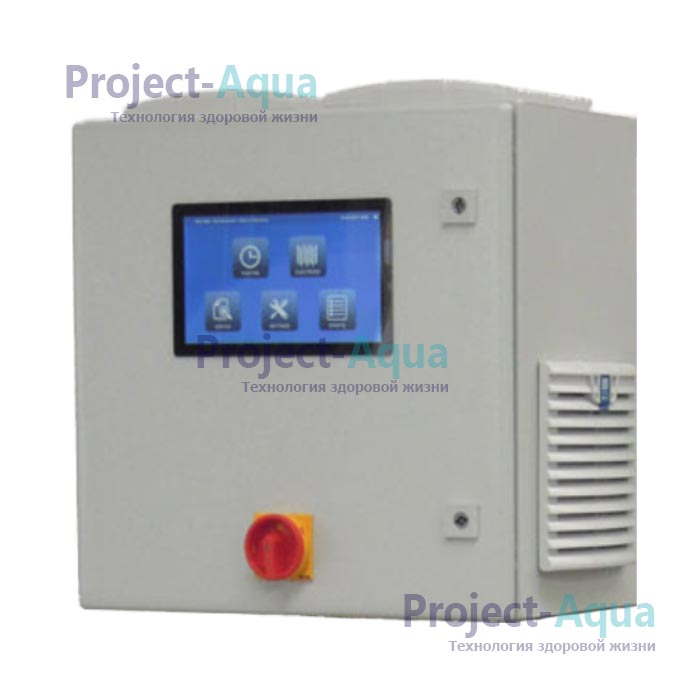

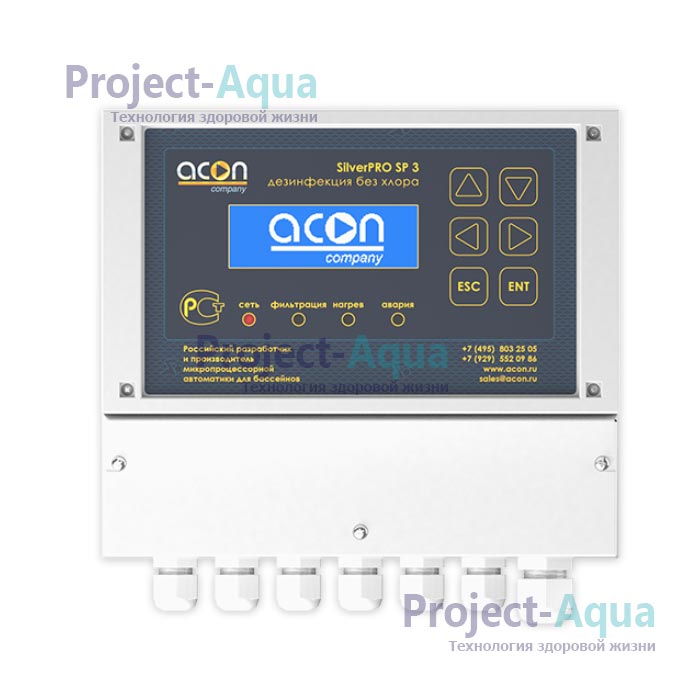

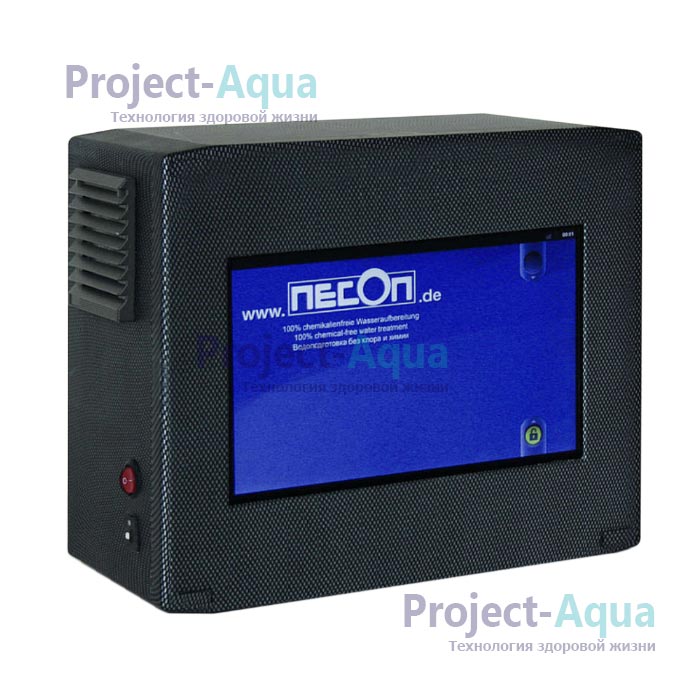

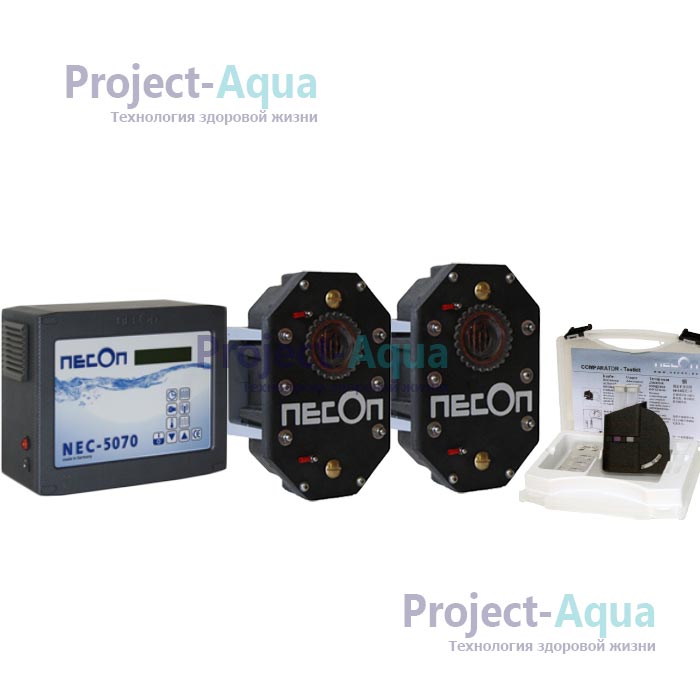

Системы дезинфекции NECON, ACON

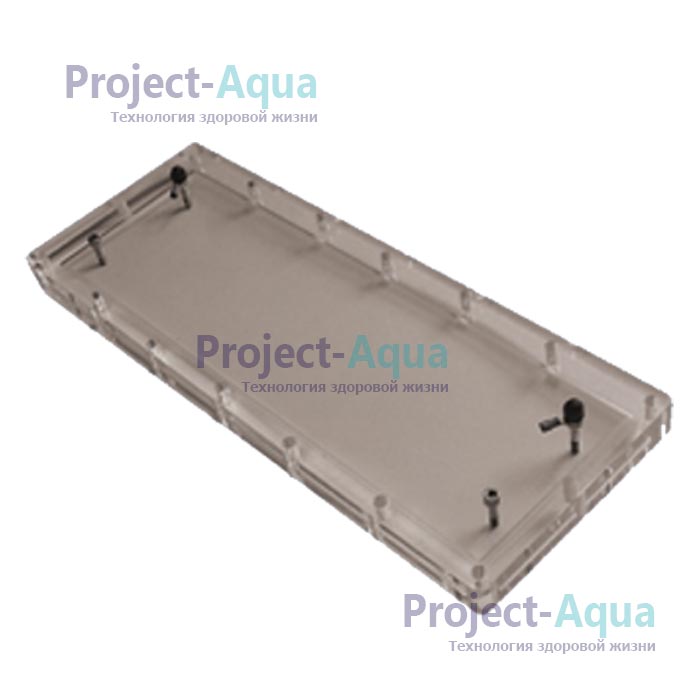

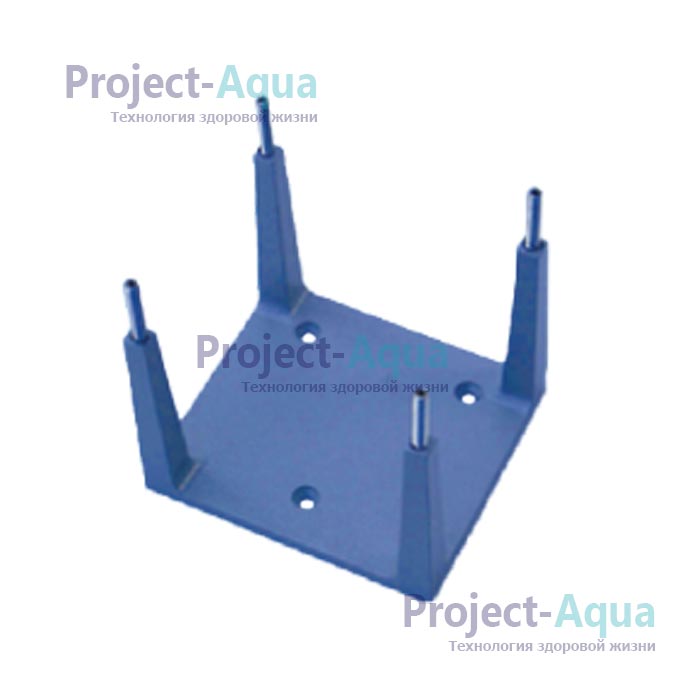

Сменные электроды для систем NECON, ACON

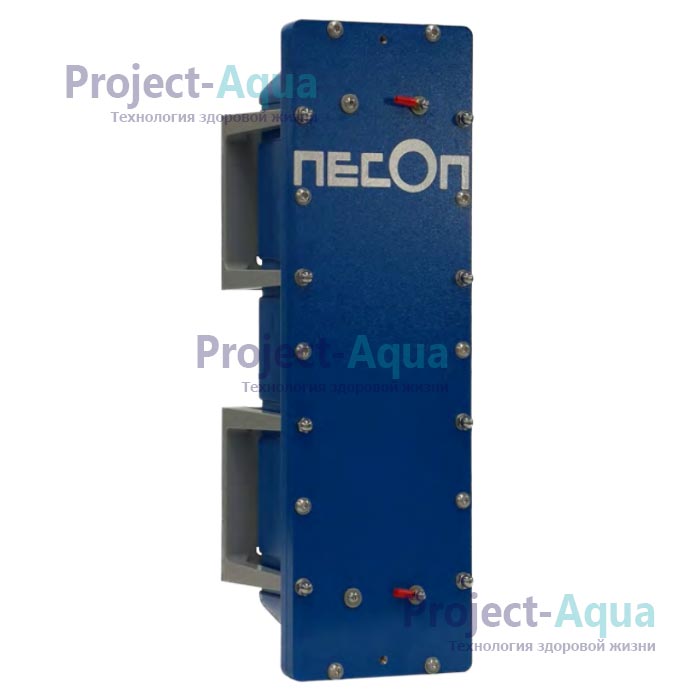

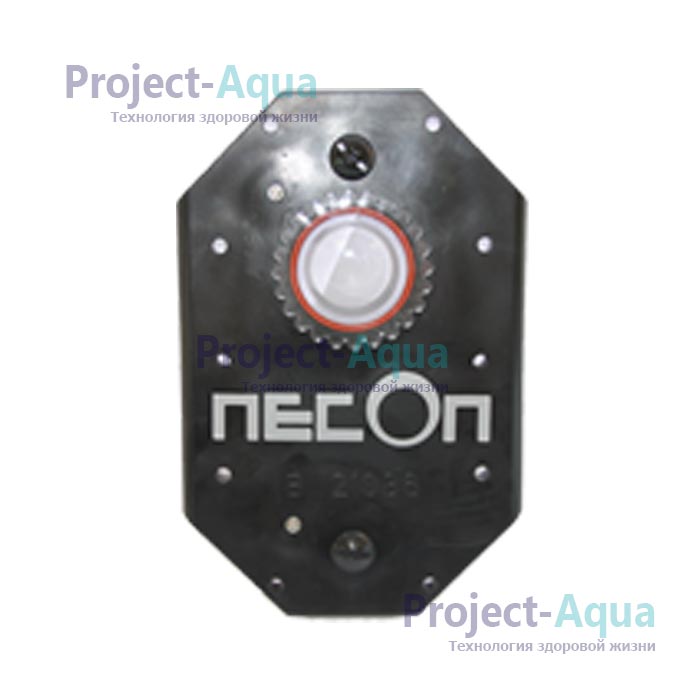

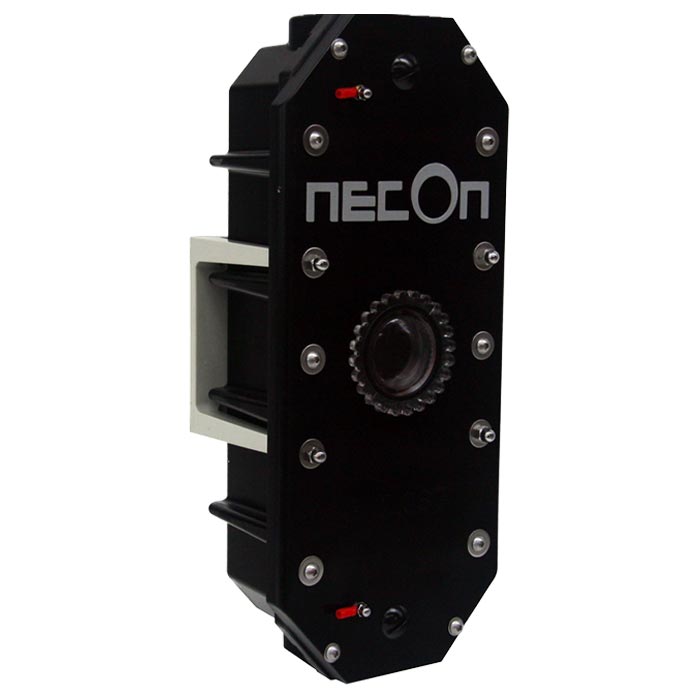

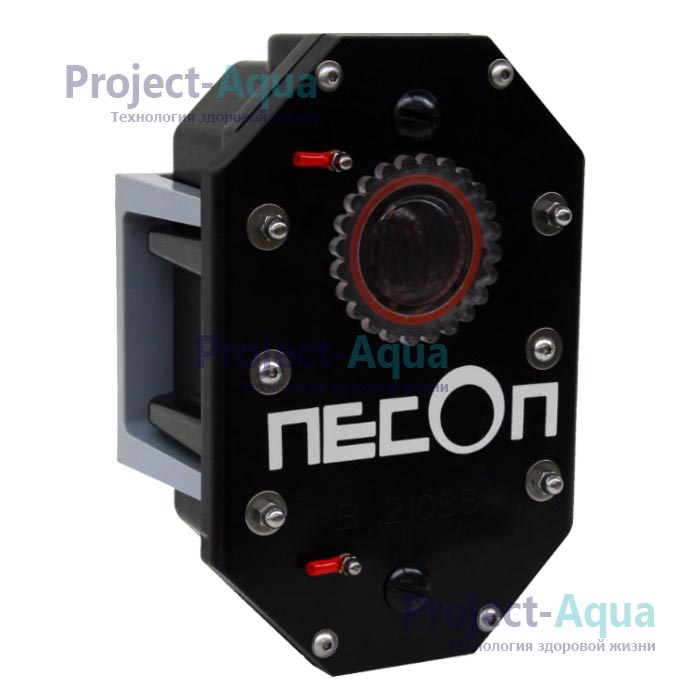

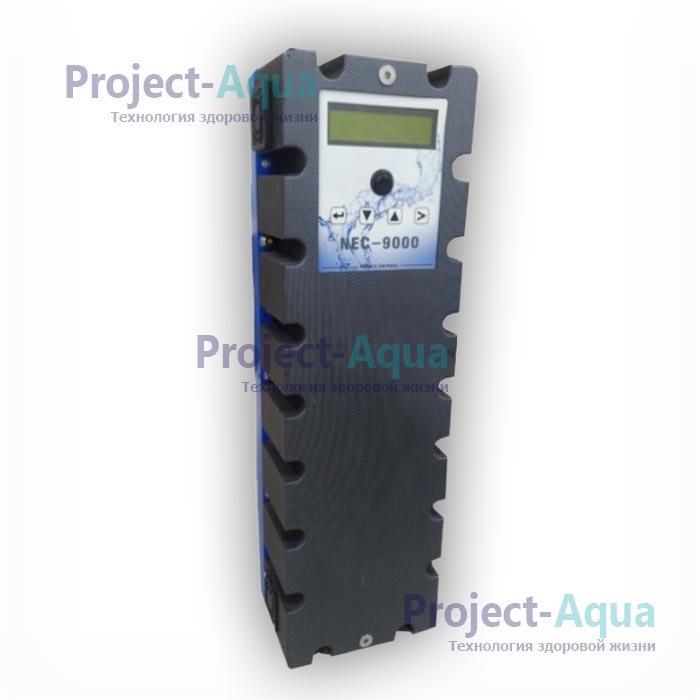

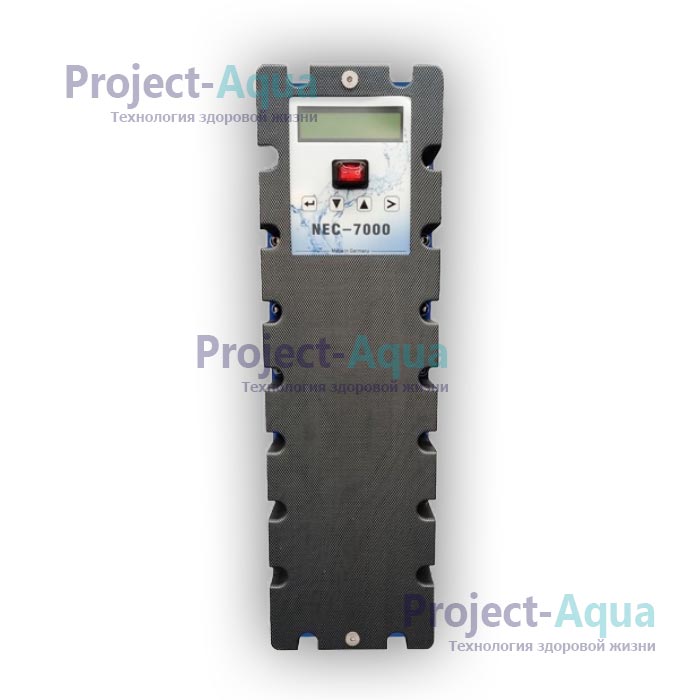

Блоки электродов NECON, ACON



3.18 домашний бассейн: Бассейн, предназначенный для использования только членами одной семьи и их гостями.

3.19 допустимая нагрузка; пропускная способность;  N: Рассчитанное исходя из соответствующих нормативных требований число посетителей, которые могут пройти через ванну (ванны) бассейна (аквапарка) за 1 ч.

3.20 загрязняющий компонент (Нрк. загрязнитель): Любое попадающее и/или образующееся в воде бассейна вещество (или микроорганизм), которое может оказать отрицательное влияние на качество воды и здоровье человека.

3.21 зеркало воды: Поверхность воды в ванне бассейна при условии, что посетители отсутствуют и аттракционы (если они есть в наличии) не работают.

3.22 избыточный перелив воды;  V1V2Объем воды, протекающий через систему перелива бассейна из-за нарушения зеркала воды вследствие погружения в бассейн посетителей и/или работы аттракционов.

Примечание - Объем воды при избыточном переливе обозначают: вследствие погружения в бассейн посетителей -  V1, вследствие работы аттракционов - V2 .

3.23 исходная вода: Вода для заполнения и подпитки (восполнения потерь) бассейна.

3.24 коагуляция; флокуляция: Процесс объединения мелкодисперсных частиц в агрегаты вследствие сцепления их при соударениях (в том числе с участием коагулянтов и их полимерных аналогов - флокулянтов), сопровождаемый появлением хлопьевидных образований (флокул).

3.25 кондиционирование воды бассейна: Регулирование рН, температуры, а также, при необходимости, корректировка химического состава воды (жесткости, щелочности и т.п.) и/или ее доочистка путем сорбционного фильтрования в целях создания наиболее благоприятных условий нахождения человека в бассейне.

3.26 контрастный бассейн; бассейн для окунаний: Купальный бассейн с холодной водой, предназначенный для окунаний, как правило, устраиваемый при сауне или при бане, возможно, в комбинации с термобассейном.

3.27 кромка перелива: Конструктивный элемент системы перелива бассейна, расположенный вдоль бортов бассейна, разграничивающий ванну и переливной лоток и предназначенный для обеспечения равномерного перелива воды.

3.28 купальный бассейн: Бассейн, предназначенный для купания, принятия водных процедур, развлечений и игр на воде.

 Примечание - Понятие "купальный" объединяет такие неплавательные бассейны, как плескательный, волновой, контрастный, термобассейн, гидромассажная ванна.

3.29 лечебный бассейн: Терапевтический бассейн, предназначенный для людей с ослабленным иммунитетом - пациентов больниц, диспансеров и т.п.

3.30 обходная дорожка: Зона полов вокруг ванны бассейна, предназначенная для прохода и размещения оборудования спортивной индустрии, инвентаря и/или аксессуаров.

3.31 общественный бассейн: Бассейн, предназначенный для общего пользования и подлежащий санитарно-эпидемиологическому контролю уполномоченными надзорными органами.

3.32 окисление: Процесс разрушения загрязняющих компонентов воды бассейна хлором и/или озоном с образованием продуктов, удаляемых фильтрованием и/или сорбционным фильтрованием.

3.33 окислительно-восстановительный потенциал: Разность потенциалов между измерительным электродом и электродом сравнения, характеризующая бактерицидность воды (в данном случае способность окислять/уничтожать микробы, вирусы и т.п.).

3.34 осветлительный фильтр: Насыпной фильтр, содержащий слой (слои) фильтрующей загрузки.

3.35 очистка воды бассейна: Технологический процесс осветления (удаления взвешенных и коллоидных веществ) и обесцвечивания (удаления/снижения цветности) воды.

3.36 перелив воды: Процесс перелива постоянного объема воды (в результате ее циркуляции или протока) через систему перелива бассейна.

3.37 переливной лоток: Конструктивный элемент системы перелива бассейна, выполненный в виде лотка (желоба), расположенного вдоль бортов бассейна и предназначенного для приема поверхностного перелива и отвода воды в балансный резервуар или в канализацию.

3.38 переливные устройства: Система выпускных устройств, расположенных вдоль бортов бассейна на уровне зеркала воды и предназначенных для отвода поверхностного перелива воды в балансный резервуар или в канализацию.

3.39 плавательный бассейн: Бассейн, предназначенный для занятий спортивным и/или оздоровительным плаванием, для обучения плаванию детей и взрослых, а также для игр и развлечений на воде.

3.40 плескательный бассейн: Неглубокий купальный бассейн, предназначенный для игр и купания детей, оборудованный или не оборудованный детскими водными аттракционами.

3.41 подготовленная вода: Вода, очищенная, подогретая/охлажденная и обработанная, в том числе путем добавления окисляющего дезинфицирующего средства, подаваемая непосредственно в ванну бассейна и/или на водный аттракцион.

3.42 промывная вода: Вода, образующаяся в процессе промывки фильтров.

3.43 промывочная вода: Вода, предназначенная для промывки фильтров.

3.44 решетка переливного лотка: Съемное покрытие переливного лотка, выполненное в виде решетки и предназначенное для обеспечения безопасного прохода и защиты переливного лотка от попадания посторонних предметов.

3.45 система водоподготовки (бассейна): Совокупность резервуаров (включая ванну бассейна), соответствующего технологического оборудования, установок, приборов, устройств и инженерных коммуникаций, предназначенных для водоподготовки бассейна.

Примечание - Система водоподготовки бассейна, проектируемая в соответствии с выбранной технологией водоподготовки, неразрывно связана с системой, обеспечивающей водообмен в ванне бассейна (см. 3.47, 3.48).

3.46 система перелива (бассейна): Конструкция, предназначенная для непрерывного и равномерного отвода воды в целях удаления наиболее загрязненного ее поверхностного слоя и включающая в себя следующие элементы: кромку перелива, переливной лоток и решетку переливного лотка.

Примечание - Система перелива может быть также выполнена в виде переливных устройств (см. 3.38).

3.47 система протока воды в бассейне: Система технологического оборудования, трубопроводов и арматуры, обеспечивающая заполнение и непрерывный обмен воды в бассейне с отводом ее в канализацию (без циркуляции) при поддержании постоянного уровня воды в ванне бассейна.

3.48 система циркуляции (воды бассейна): Система технологического оборудования, трубопроводов и арматуры, обеспечивающая заполнение бассейна, непрерывную циркуляцию, подпитку и поддержание постоянного уровня воды в ванне бассейна.

3.49 скиммер: Устройство с плавающей заслонкой, расположенное в стене бассейна на уровне зеркала воды и предназначенное для очистки водной поверхности путем отвода верхнего слоя воды на циркуляционные насосы или в канализацию, имеющее или не имеющее в своем составе камеру поддержания уровня воды.

Примечания

    1 Настоящий стандарт не рекомендует применение скиммеров в общественных бассейнах как не обеспечивающих эффективное удаление из воды поверхностных загрязнений, особенно при больших площадях зеркала воды (более 100 м ), и предлагает ограничить область применения этих устройств домашними бассейнами.

     2 Бассейны, система перелива которых организована с помощью скиммеров, называют скиммерными.

3.50 сооружение бассейна: Здание (сооружение) [или часть здания (сооружения)], имеющее в своем составе один или несколько бассейнов, технические и вспомогательные помещения, а также соответствующее инженерное оборудование, инженерные сети и коммуникации, необходимые для функционирования и эксплуатации бассейна (бассейнов).

3.51 сорбирующая загрузка: Зернистый материал, обладающий фильтрующими и адсорбционными свойствами, удовлетворяющими определенным нормативным требованиям.

3.52 сорбционное фильтрование: Процесс удаления из воды растворенных органических примесей и продуктов их окисления озоном и/или хлором путем пропускания ее через сорбционный фильтр.

3.53 сорбционный фильтр: Насыпной фильтр, содержащий слой (слои) фильтрующей и сорбирующей загрузки.

3.54 спортивный бассейн: Бассейн, предназначенный для занятий водными видами спорта (плаванием, прыжками в воду, подводным плаванием, водным поло, синхронным плаванием), для проведения соревнований, учебно-тренировочной работы и организованного оздоровительного плавания (по дорожкам).

3.55 сточная вода: Вода, образующаяся в процессе мытья и опорожнения ванн, балансных резервуаров и трубопроводов, мытья переливных лотков, обходных дорожек и т.п.

3.56 терапевтический бассейн: Бассейн, предназначенный для лечебно-оздоровительных занятий и/или процедур.

Примечание - Понятие "терапевтический" объединяет такие неплавательные бассейны, как лечебный, бассейн для кинезиотерапии, бассейн для ходьбы и т.п.

3.57 термобассейн: Купальный бассейн с теплой водой, предназначенный для расслабления и/или принятия водных, в том числе лечебных, процедур, оборудованный или не оборудованный водными аттракционами с элементами гидро- и аэромассажа.

3.58 технические помещения: Помещения, которые совместно с расположенными в них оборудованием, оснащением, материалами и/или реагентами обеспечивают функционирование и обслуживание системы водоподготовки бассейна.

Примечание - К техническим помещениям относятся места размещения технологического оборудования, склады химических реагентов (химреагентов), помещения для приготовления рабочих растворов химреагентов, химической лаборатории (химлаборатории), мастерской и хранения запасных частей (запчастей) и т.п.

3.59 технология водоподготовки (бассейна): Совокупность инженерных решений, определяющая комбинацию (сочетание) способов и этапов водоподготовки и устанавливающая соответствующие режимы, параметры и условия их проведения.

3.60 узел заполнения и подпитки (водой) бассейна [балансного резервуара]: Устройство, смонтированное на трубопроводе подачи исходной воды в балансный резервуар, оборудованное запорно-регулирующей арматурой, имеющее или не имеющее в своем составе смеситель горячей и холодной воды.

3.61 узел опорожнения бассейна; донный слив: Выпускное устройство, установленное в глубокой части дна ванны бассейна, соединенное трубопроводом и запорной арматурой с системой отвода воды в канализацию (или на циркуляцию).

Примечание - Узел опорожнения балансного резервуара представляет собой выпускное устройство, установленное в его дне (или в непосредственной близости от дна) и соединенное с помощью трубопровода и запорной арматуры с водосборным приямком или другой системой отвода воды в канализацию.

3.62 фильтр (насыпной): Закрытая напорная емкость, оборудованная дренажной и распределительной системами, содержащая слой (слои) фильтрующей и/или сорбирующей загрузки.

Примечания

1 Насыпные фильтры могут быть однослойными или многослойными.
2 Однослойный фильтр загружают материалом одного вида, имеющим один и тот же или разный фракционный состав.
3 Многослойный фильтр загружают материалами разных видов, имеющими один и тот же или разный фракционный состав.
4 В настоящем стандарте представлены насыпные фильтры двух видов: осветлительные и сорбционные.
5 В настоящем стандарте не рассмотрены фильтры других типов, а именно: намывные, мембранные и т.д.

3.63 фильтрат: Вода, прошедшая через насыпной фильтр.

3.64 фильтрование воды: Процесс удаления из воды загрязняющих компонентов, находящихся во взвешенном и/или коллоидном состоянии, путем пропускания ее через фильтр.

Примечание - В бассейне процесс фильтрования (сорбционного фильтрования) осуществляется, как правило, в режиме циркуляции: он начинается в момент включения циркуляционных насосов и заканчивается в момент их выключения.

3.65 фильтрующая загрузка: Инертный зернистый материал, обладающий фильтрующими свойствами, удовлетворяющими определенным нормативным требованиям.

3.66 хлорсодержащие реагенты; хлорреагенты: Реагенты на основе хлора и его соединений, при растворении которых в воде образуются хлорноватистая кислота и/или гипохлорит-ионы.

3.67 циркуляционный расход; Q: Объем воды, непрерывно протекающий через систему водоподготовки бассейна в течение 1 ч.

3.68 частота посещений;  n: Число смен посетителей в ванне бассейна в течение 1 ч.
